Пакеры разбуриваемые гидромеханические

АО «УДОЛ» представляет Вашему вниманию принципиально новую конструкцию пакеров разбуриваемых гидромеханических типа ПГР (мостовые пробки).

Пакер разбуриваемый гидромеханический типа ПГР состоит из следующих элементов:
  • пакер типа ПРС;
  • головка гидравлическая типа ГП.


Пакеры данного типа предназначены для проведения следующих технологических операций в открытом стволе скважины:
  1. Создание искусственного забоя скважины, с герметичным отсечением нижележащих горизонтов;
  2. Изоляция зон поглощения, с возможностью закачки тампонажных и изоляционных растворов в подпакерную зону и при необходимости последующим разбуриванием;
  3. Установка герметичной мостовой опорной пробки для повышения эффективности установки цементных мостов.

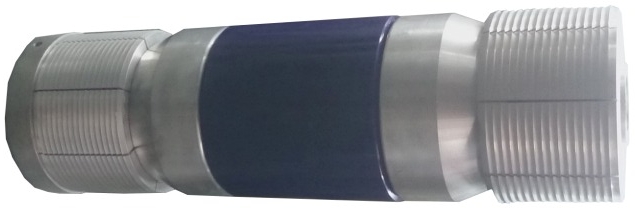

Пакер разбуриваемый гидромеханический ПРГ


Головка гидравлическая предназначена для транспортировки пакера ПРС на колонне бурильных труб или НКТ до интервала установки, активации пакера, проведения изоляционных работ или установки цементного моста выше пакера.

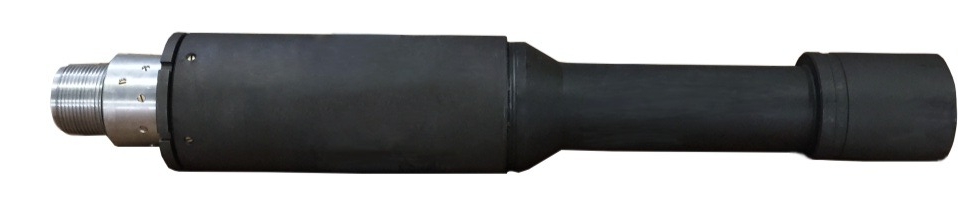

Головка гидравлическая


Преимуществом данных пакеров является следующее:
  1. Удобство монтажа;
  2. При спуске обеспечивается самозаполнение трубного пространства, что снижает время на спуск до минимума (нет необходимости в доливе);
  3. Возможность производить промежуточные промывки;
  4. Резиновая манжета пакера специальной формы обеспечивают равномерное и герметичное перекрытие затрубного пространства;
  5. Механический стопорный узел пакера храпового типа и плашки надежно удерживают резиновую манжету в раскрытом состоянии после его активации, тем самым обеспечивается надежное и герметичное перекрытие затрубного пространства;
  6. Головка гидравлическая типа ГП многоразового действия (10 скважин/операций);
  7. Гидравлический способ разъединения (без вращения), позволяет использовать НКТ в качестве транспортировочной колонны;
  8. Наличие дублирующего механизма для отсоединения транспортировочной колонны от пакера – вращение транспортировочной колонны вправо, по специальной левой резьбе.


Технические характеристики пакеров ПГР

п/п

Шифр пакера разбуриваемого гидромеханического

Элементы пакера ПГР

Максимальный диаметр

Диаметр ствола скважины

головка гидравлическая

пакер

1

ПГР-112Г

ГП-112Г.НКТ-73

(присоединительная резьба муфта НКТ-73)

ПРС-112НС

112

120,6-126

2

ПГР-128Г

ГП-128Г.НКТ-73 (присоединительная резьба муфта НКТ-73)

ПРС-128НС

128

139,7-142,9

3

ПГР-140Г

ПРС-140НС

140

146-155,6

4

ПГР-195Г

ГП-195Г.З-133 (присоединительная резьба МЗ-133)

ПРС-195НС

200

212,7-215,9

5

ПГР-210Г

ПРС-210НС

212

219,1-223

6

ПГР-295Г

ПРС-295НС

282

295,3
